راهنمای جامع عیب‌یابی و رفع خرابی پرس حرارتی (از المنت تا جک و برد)
اگر وسط تیراژ چاپ سابلیمیشن یا DTF هستید و ناگهان متوجه شدید گوشه طرح کمرنگ افتاده، پرس قفل نمی‌کند یا دما روی نمایشگر بالا نمی‌رود، دستپاچه نشوید. این سناریو کابوس هر کارگاه چاپی است؛ مخصوصاً وقتی موعد تحویل مشتری گذشته باشد. در این راهنما، بدون تئوری‌بافی‌های اداری و مستقیماً از زاویه تجربه کف کارگاه، ریشه‌ای‌ترین دلایل خرابی دستگاه پرس حرارتی (دستی، پنوماتیک و هیدرولیک) و نحوه تعمیر گام‌به‌گام آن‌ها را با هم مرور می‌کنیم.
چک‌لیست اورژانسی (اول این ۳ مورد را چک کنید)
اگر دستگاه اصلاً گرم نمی‌شود یا پرس قفل نمی‌شود، قبل از باز کردن قطعات:
- پریز و کابل ورودی: آمپراژ پرس‌های حرارتی بالاست (معمولاً بالای ۸ تا ۱۰ آمپر). اتصالات پریز و دوشاخه را بررسی کنید که آب نشده باشد.
- کلید مینیاتوری/فیوز پشتی: در مدل‌های استاندارد، یک فیوز شیشه‌ای یا مینیاتوری کنار ورودی برق قرار دارد.
- فشار باد یا روغن: در دستگاه‌های پنوماتیک، افت فشار کمپرسور به زیر ۵ بار شایع‌ترین دلیل قفل‌نشدن فک است.
دستگاه پرس حرارتی هیدرولیک تیپ 2 (60 در 80)
یک سال گارانتی قطعات 5 سال گارانتی المنت خدمات پس از فروش مادام العمر دو صفحه میز ثابت به‌صورت جدا از هم پلیت حرارتی از جنس آلومینیوم آلیاژی قابل استفاده برای منسوجات با طول بلند کنترل دمای دقیق صفحه نمایش رنگی با قابلیت کنترل لمسی صفحه حرارتی با روکش تفلون صنعتی با بالاترین کیفیت قابلیت افزودن چهار عدد نشانگر لیزری برای هر میز قابلیت افزودن موتور جهت حرکت اتوماتیک صفحه حرارتی سیستم کنترل دمای هوشمند دارای ابعاد 80 × 60 سانتی‌متر نوع هیدرولیک

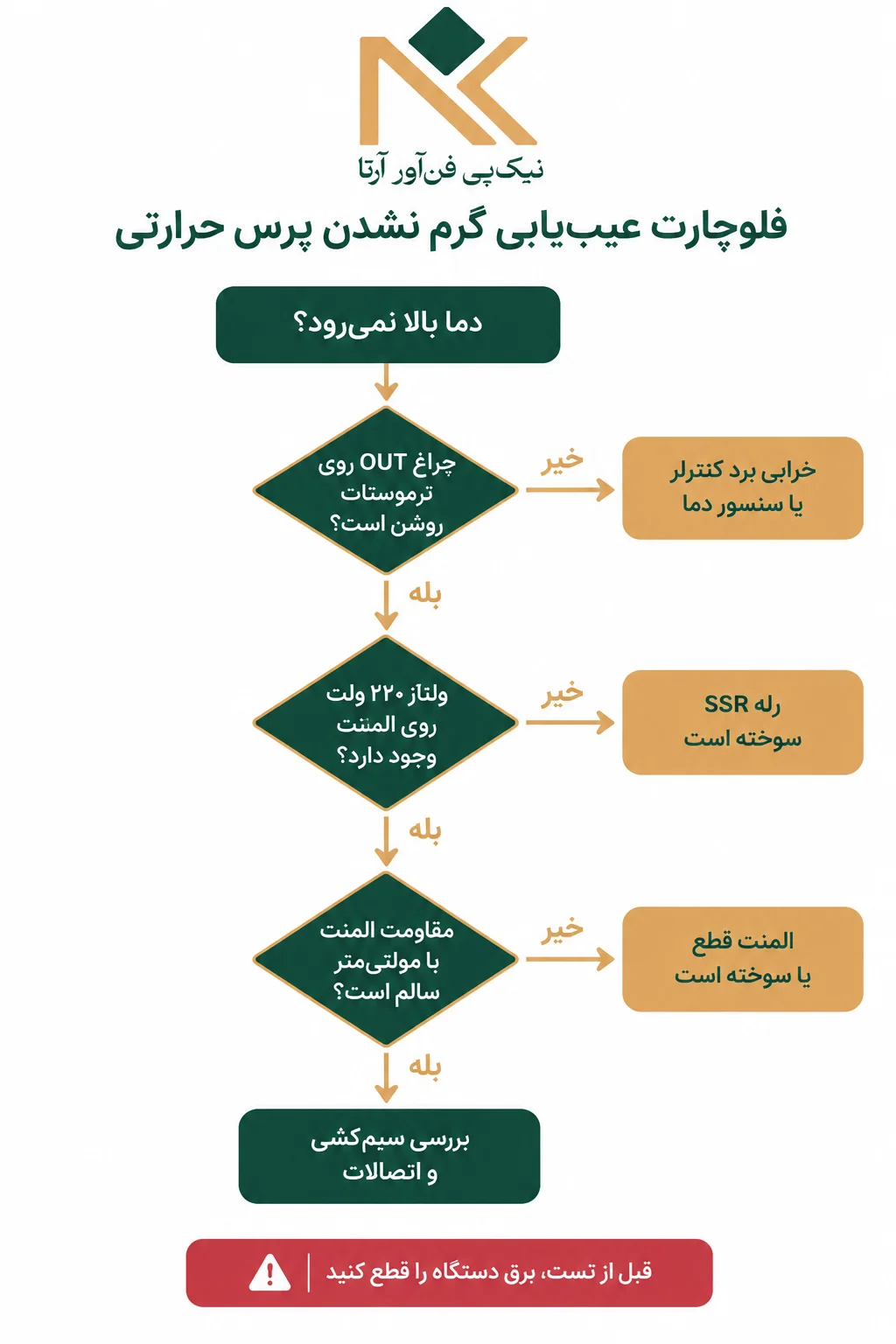

مشاهده محصول1. چرا پرس حرارتی گرم نمی‌شود؟ (یا دما نوسان دارد)
گرم نشدن صفحه حرارتی معمولاً یکی از این سه متهم اصلی را دارد:
۱. خرابی رله حالت جامد (SSR) یا کنتاکتور
رله SSR وظیفه دارد با فرمان ترموستات، برق المنت را قطع و وصل کند. وقتی SSR می‌سوزد، یا در حالت «قطع دائم» می‌ماند (صفحه یخ می‌زند) یا «وصل دائم» می‌شود و دما بی‌وقفه بالا می‌رود تا سیلیکون زیرین بسوزد.
- تست کارگاهی: با یک مولتی‌متر ساده، ولتاژ ورودی و خروجی SSR را وقتی که چراغ خروجیِ ترموستات روشن است چک کنید. اگر ورودی برق دارد ولی خروجی قطع است، رله سوخته است.
۲. سوختگی یا قطعی المنت
اگر از دستگاه‌های ارزان‌قیمت متفرقه یا طرح چینی استفاده می‌کنید، المنت‌های ریخته‌گری کیفیت پایینی دارند و زود قطع می‌شوند.
- تست: با مولتی‌متر در حالت اهم‌متر، مقاومت المنت را بسنجید. اگر مقاومت بی‌نهایت (OL) نشان داد، المنت قطع شده و باید تعویض شود.
۳. خرابی یا قطعی ترموکوپل (سنسور دما)
اگر نمایشگر دمای غیروفرم های تماساقعی (مثلاً منفی، یا عدد ثابت ۰۰۰ یا ۹۹۹) نشان می‌دهد، سیم سنسور تیپ K قطع شده یا خود پراب داخل صفحه لق شده است.
۲. چاپ سایه‌دار، کمرنگ یا ناهمگون (چرا طرح یکدست درنمی‌آید؟)
بارها دیده‌ایم اپراتور فکر می‌کند رنگ یا کاغذ چاپ مشکل دارد، در حالی که ایراد ۱۰۰٪ مکانیکی است:
ترفند تجربی تست فشار با ۴ تکه کاغذ:
دستگاه را خاموش کنید. چهار تکه کاغذ A4 را در چهار گوشه صفحه پایین بگذارید و فک را ببندید. حالا سعی کنید کاغذها را بیرون بکشید: اگر کاغذی در یک گوشه به راحتی سر خورد و بیرون آمد، یعنی فشار صفحه نامتعادل است و شاسی یا لاستیک سیلیکونی تاب برداشته است.
| نشانه چاپ | علت فنی کارگاهی | راه‌حل فوری |
|---|---|---|
| گوشه‌های طرح چاپ نمی‌شوند | افتادگی سیلیکون یا عدم تراز فک بالا | رگلاژ پیچ‌های تعادل فک + تعویض سیلیکون گودشده |
| طرح سایه‌دار و تار می‌شود (Ghosting) | باز شدن ناگهانی فک و مکش کاغذ | تنظیم شیر تخلیه اگزوز باد / کاهش سرعت باز شدن فک |
| سوختگی و زردی پارچه در مرکز | تمرکز حرارت ناشی از المنت غیریکپارچه | تعویض صفحه حرارتی با صفحات آلومینیوم آلیاژی ماشین‌کاری‌شده |
۳. عیب‌یابی پرس‌های پنوماتیک و هیدرولیک (دستگاه‌های اتوماتیک)
در کارگاه‌های صنعتی با انوع دستگاه پرس هیدرولیک و پنوماتیک، عمده خرابی‌ها ناشی از سیستم هوای فشرده یا روغن است:
۱. پیستون جک حرکت نمی‌کند یا گیر دارد
- رطوبت در سیستم باد: کمپرسورهای باد آب تولید می‌کنند. اگر رطوبت‌گیر (تله آب) سر راه ورودی پرس نگذاشته باشید، آب وارد شیر برقی و جک شده و پکینگ‌ها را خراب و اورینگ‌ها را خشک می‌کند.
- شیر برقی (سولنوئید ولو): گرد و خاک کارگاهی و رسوب آب می‌تواند اسپول شیر برقی را قفل کند. در بسیاری از مواقع، با یک شستشوی ساده با اسپری ناهید یا WD40 شیر دوباره به کار می‌افتد.
۲. ضربه زدن فک هنگام بسته شدن (کوبیدن)
اگر فک با شدت زیادی روی کار فرود می‌آید و پارچه یا کاغذ را جابجا می‌کند، پیچ کنترل سرعت (Speed Controller) روی جک تنظیم نیست. پیچ اگزوز شیر را کمی سفت کنید تا حرکت نرم و مستهلک شود.
دستگاه پرس حرارتی هیدرولیک تیپ 2 (40 در 60)
یک سال گارانتی قطعات 5 سال گارانتی المنت خدمات پس از فروش مادام العمر دو صفحه میز ثابت به‌صورت جدا از هم پلیت حرارتی از جنس آلومینیوم آلیاژی قابل استفاده برای منسوجات با طول بلند کنترل دمای دقیق صفحه نمایش رنگی با قابلیت کنترل لمسی صفحه حرارتی با روکش تفلون صنعتی با بالاترین کیفیت قابلیت افزودن چهار عدد نشانگر لیزری برای هر میز قابلیت افزودن موتور جهت حرکت اتوماتیک صفحه حرارتی سیستم کنترل دمای هوشمند دارای ابعاد 60 × 40 سانتی‌متر نوع هیدرولیک
مشاهده محصول۴. روتین نگهداری ۵ دقیقه‌ای (برای جلوگیری از توقف کارگاه)
اگر می‌خواهید دستگاه وسط سفارش‌های شب عید یا فصل مدارس نخوابد، این سه کار ساده را جدی بگیرید:
- تخلیه روزانه رطوبت رگلاتور باد: هر روز صبح قبل از روشن کردن دستگاه، شیر تخلیه زیر فیلتر هوا را فشار دهید تا آب تخلیه شود.
- روغن‌کاری مفاصل و گایدها: بوش‌ها و مفاصل حرکتی را هفته‌ای یک بار با گریس نسوز یا روغن صنعتی روان‌کاری کنید.
- پاکسازی صفحه تفلون: تجمع چسب حرارتی و مرکب سوخته روی صفحه تفلون باعث افت انتقال حرارت می‌شود. با یک دستمال کتان تمیز و کمی الکل ایزوپروپیل وقتی صفحه نیمه‌گرم (حدود ۶۰ درجه) است آن را تمیز کنید.
⚠️ نکته ایمنی و سلامت کارگاه:هنگام چاپ مدام سابلیمیشن و وینیل، گازهای حاصل از سوختن چسب و کوتینگ می‌توانند سمی باشند. حتماً بالای هر دستگاه پرس یک هود مکنده محلی یا فن تهویه قوی نصب کنید و هنگام کار با دمای بالای ۲۰۰ درجه از دستکش نسوز استفاده نمایید.
چه زمانی قطعه را تعمیر کنیم و چه زمانی به فکر ارتقا باشیم؟

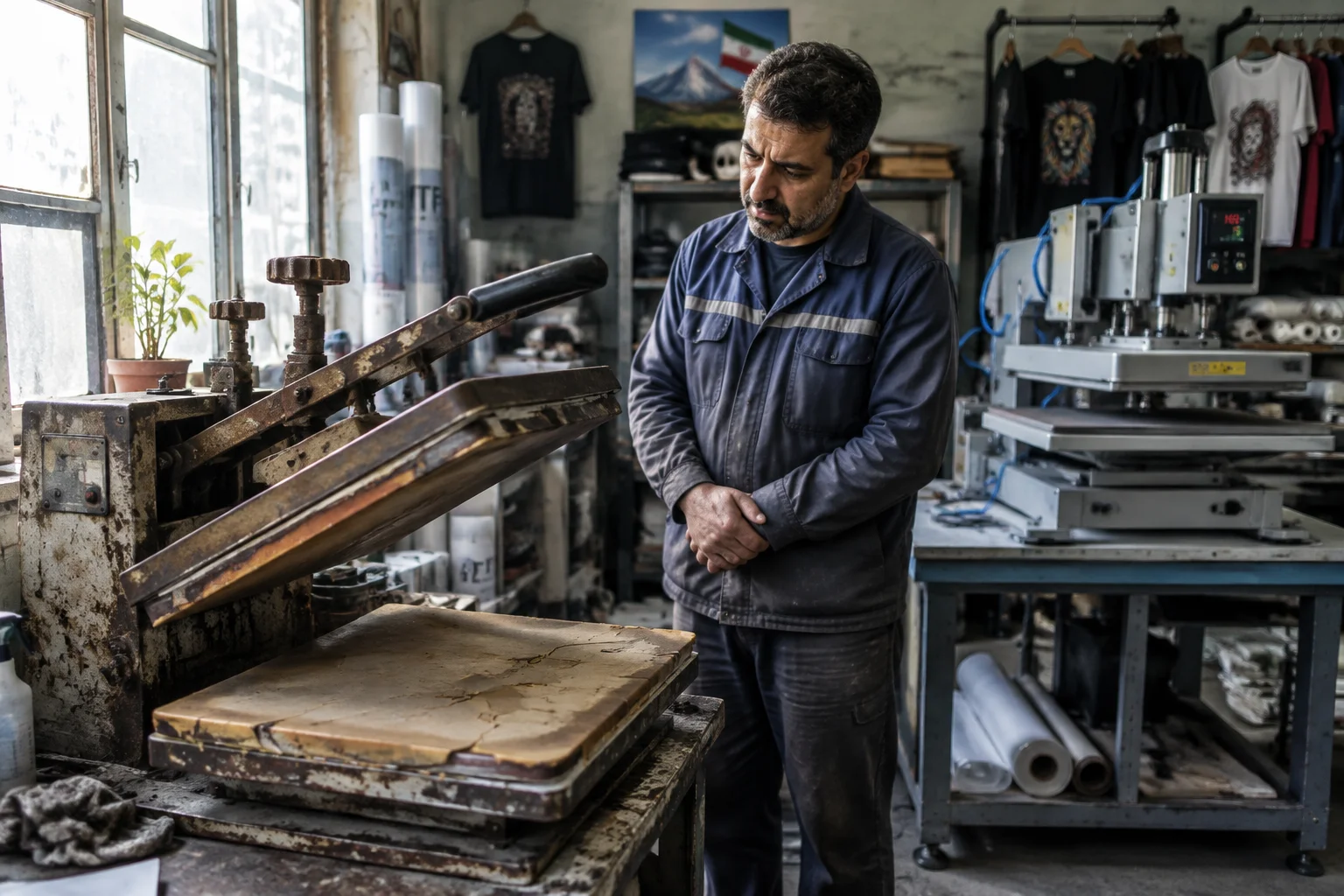

اگر پرس حرارتی شما از مدل‌های قدیمی و دستی است که شاسی آن بر اثر فشار تاب برداشته، یا صفحه حرارتی آن ریخته‌گری بی‌کیفیت است و مدام اختلاف دمای بیش از ۱۵ درجه در نقاط مختلف می‌دهد، هر چقدر هم رله و سنسور عوض کنید خروجی چاپ باکیفیت نخواهد شد. در کارگاه‌های پرتراکم، پرت پارچه و نارضایتی مشتری خیلی گران‌تر از قیمت یک دستگاه نو تمام می‌شود.
در مدل‌های صنعتی مدرن مثل دستگاه‌های پرس حرارتی پنوماتیک و هیدرولیک نیک‌پی، از صفحات ماشین‌کاری‌شده با المنت‌های یکپارچه و مدارات کنترل هوشمند استفاده می‌شود که نوسان دما را به کمتر از ۲ درجه می‌رساند و فشار کاملاً یکدست ایجاد می‌کند.
مشاوره مستقیم با واحد فنی
اگر مشکلی در دستگاه‌تان پیش آمده که با روش‌های بالا حل نشد، قطعه‌ای آسیب دیده یا احساس می‌کنید وقت ارتقای خط تولید کارگاه‌تان رسیده است:
- 📞 تماس مستقیم با تکنسین‌های فنی: برای عیب‌یابی دقیق تلفنی و استعلام قطعات یدکی استاندارد با ما تماس بگیرید.
- 🏭 تست حضوری در شوروم کارگاهی: اگر برای تیراژهای صنعتی نیاز به بررسی دستگاه‌های اتوماتیک دارید، می‌توانید با هماهنگی قبلی نمونه پارچه و طرح خود را به کارگاه تست نیک‌پی بیاورید تا کیفیت و فشار واقعی را از نزدیک بسنجید.
