المنت پرس حرارتی؛ راهنمای جامع عیبیابی، شناخت نقاط سرد و جلوگیری از افت کیفیت چاپ
خیلی از چاپخانهداران و تولیدیهای پوشاک وقتی با مشکل کنده شدن چاپ DTF بعد از شستوشو یا کمرنگ شدن چاپ سابلیمیشن مواجه میشوند، اول از همه سراغ تعویض مارک پودر چسب، جوهر یا کاغذ ترنسفر میروند. اما در بیشتر پروژههایی که برای عیبیابی به کارگاهها میرویم، مشکل اصلی جای دیگری است: افت حرارتی، سوختگی مقطعی یا طراحی غیراستاندارد المنت دستگاه پرس حرارتی.
در این راهنما، بدون تعارف و مستقیم سراغ اصل مطلب میرویم: چطور المنت سالم را از معیوب تشخیص دهیم، پدیده «نقاط سرد» را چطور تست کنیم و در چه شرایطی تعویض المنت جواب میدهد و کی باید به فکر تعویض صفحه یا ارتقای دستگاه باشیم.

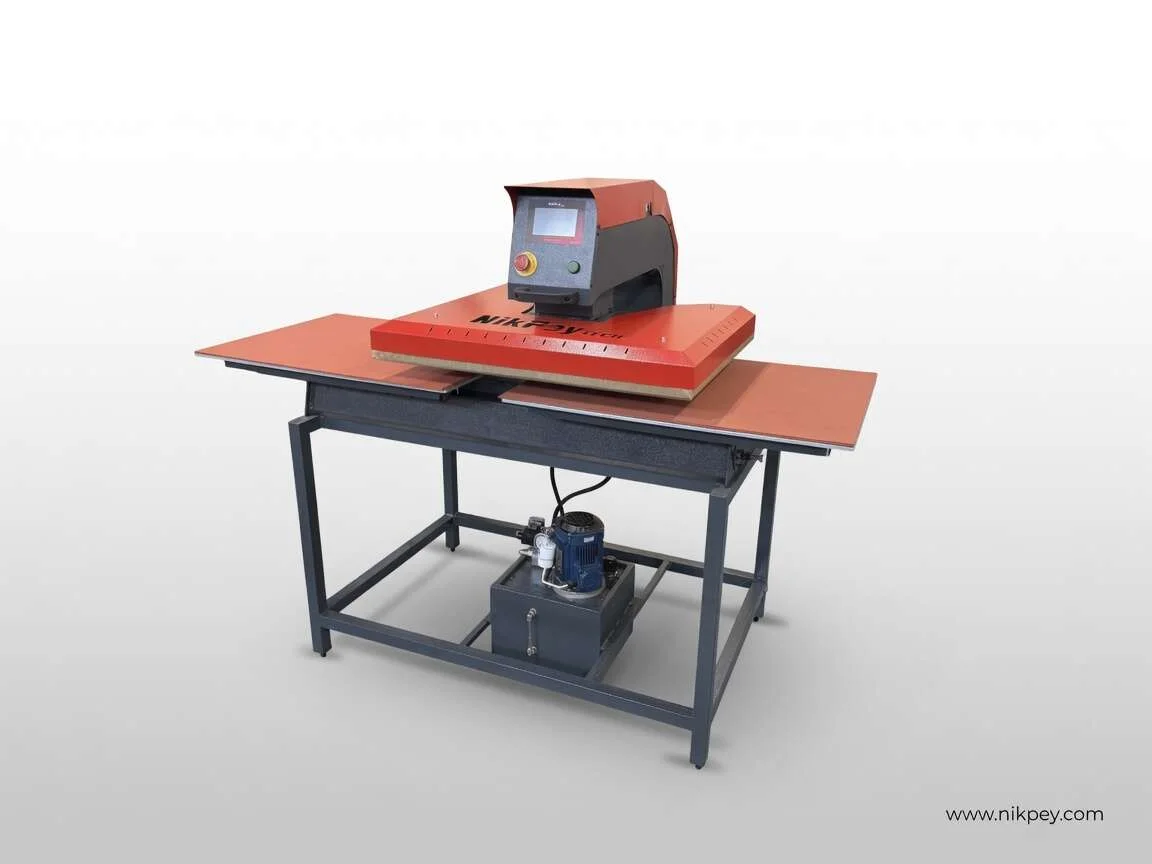

دستگاه پرس حرارتی هیدرولیک تیپ 1 (60 در 80)
یک سال گارانتی قطعات 5 سال گارانتی المنت خدمات پس از فروش مادام العمر دو صفحه میز ثابت بهصورت جدا از هم پلیت حرارتی از جنس آلومینیوم آلیاژی قابل استفاده برای منسوجات با طول بلند کنترل دمای دقیق صفحه نمایش رنگی با قابلیت کنترل کلیدی صفحه حرارتی با روکش تفلون صنعتی با بالاترین کیفیت قابلیت افزودن چهار عدد نشانگر لیزری برای هر میز قابلیت افزودن موتور جهت حرکت اتوماتیک صفحه حرارتی سیستم کنترل دمای هوشمند دارای ابعاد 80 × 60 سانتیمتر نوع هیدرولیک
مشاهده محصولالمنت پرس حرارتی چطور کار میکند و چرا یکنواختی دما حیاتی است؟
در دستگاه پرس حرارتی، المنت وظیفه دارد انرژی الکتریکی را به گرمای یکدست تبدیل کند و آن را به صفحه آلومینیومی (پلیت بالا) تحویل دهد. اما نکتهای که در ساخت دستگاههای صنعتی تفاوت ایجاد میکند، صرفاً «داغ شدن» نیست؛ بلکه توزیع کاملاً یکنواخت دما در کل سطح صفحه است. در پلتهای حرارتی استاندارد، محل قرارگیری لولههای المنت درون قالب ریختهگری با طراحی مهندسی دقیق مشخص میشود تا شیب دما در کل سطح حداقل باشد.
اگر کلافبندی المنت درون صفحه بهدرستی طراحی نشده باشد یا ضخامت آلومینیوم کمتر از حد استاندارد باشد، وسط صفحه ممکن است ۱۶۰ درجه باشد اما لبههای کار به زور به ۱۴۰ درجه برسند. همین ۲۰ درجه اختلاف کافی است تا چسب DTF در حاشیههای لباس ذوب نشود و طرح بعد از اولین شستوشو بلند شود.برای آشنایی با نقش سایر بخشهای مکانیکی و پنوماتیک دستگاه، صفحه قطعات پرس حرارتی را ببینید.
انواع سیستمهای حرارتی در دستگاههای پرس چاپ
در بازار و خطوط تولید، صفحات حرارتی به دو شیوه کلی ساخته میشوند که تفاوتهای اساسی در بازدهی و قابلیت تعمیر دارند:

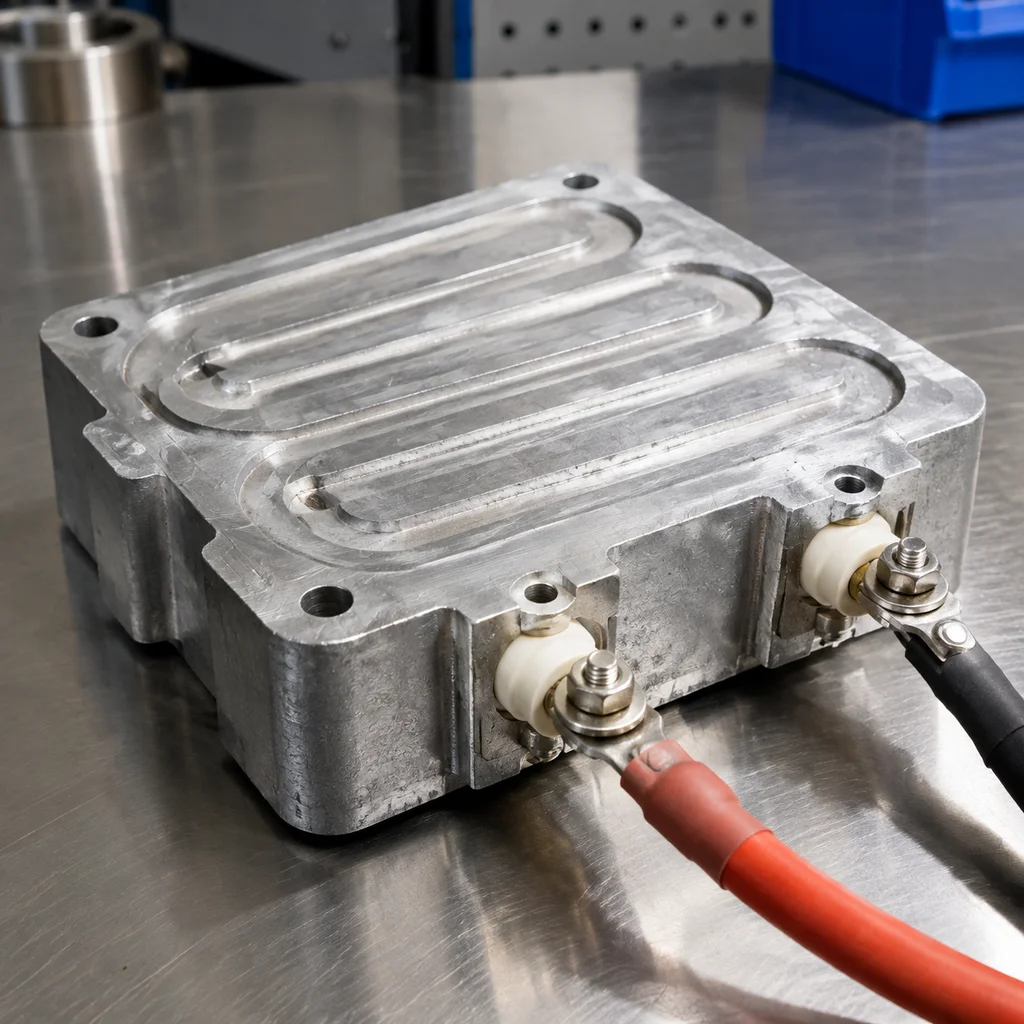

۱. المنتهای ریختهگری یکپارچه درون آلومینیوم (Cast-in Plate)
در این روش، لولههای المنت استیل با آلیاژ نیکل-کروم داخل قالب قرار گرفته و آلومینیوم مذاب دور آن ریختهگری میشود.
- مزیت کارگاهی: تماس ۱۰۰ درصدی با بدنه، عدم وجود فاصله هوایی، داغ شدن یکدست و طول عمر بسیار بالا در تیراژهای سنگین.
- محدودیت: در صورت سوختن المنت، کل صفحه بالا باید تعویض شود و المنت جداگانه باز نمیشود.
۲. صفحات حرارتی با المنتهای تعویضپذیر و شیاردار
المنتهای میلهای (Tubular) درون شیارهای تراشخورده زیر صفحه آلومینیومی قرار میگیرند و با بست و عایق بسته میشوند.
- مزیت کارگاهی: هزینه تعمیر پایینتر؛ چون در صورت سوختن، فقط شاخه المنت تعویض میشود.
- محدودیت: اگر المنت کاملاً داخل شیار فیکس نشود، فاصله هوایی بین المنت و بدنه انتقال حرارت را ضعیف کرده و نقاط داغ و سرد موضعی ایجاد میکند.
نکته مهم برای خریدار: المنت فشنگی (کارتریج) ابزار صفحات تخت نیست؛ این نوع المنت مخصوص پرس لیوان و قالبهای استوانهای است. هر جا فروشندهای برای صفحه تخت پرس چاپ، المنت فشنگی معرفی کرد، یعنی با ساختار غیراستاندارد طرف هستید.
بررسی خرابی المنت در چاپ DTF و سابلیمیشن
هر روش چاپی نیاز متفاوتی به حرارت دارد و خرابی المنت خودش را به شکل خاصی نشان میدهد:
- در چاپ DTF: پودر چسب (پلیآمید/TPU) برای ذوب شدن و چسبیدن به بافت پنبهای به دمای حدود ۱۵۰ تا ۱۶۰ درجه سانتیگراد نیاز دارد؛ همان دمایی که اکثر سازندگان دستگاه برای پرس ترنسفر DTF توصیه میکنند. المنت خراب باعث میشود پودر در بعضی نقاط نیمپز بماند و با کشیدن پارچه، طرح ترک بخورد.
- در چاپ سابلیمیشن: تصعید جوهر روی پارچههای پلیاستری به حرارت ۱۹۰ تا ۲۰۰ درجه نیاز دارد. اگر المنت افت دما داشته باشد یا زمان ریکاوری آن کند باشد، رنگها به جای مشکی پرکلاغی یا قرمز زنده، مات و کدر چاپ میشوند.
در هر دو حالت، عیب از جوهر و پودر نیست؛ از سیستم حرارتی است که نمیتواند دمای اعلامشده را پایدار نگه دارد. برای بررسی دقیق تفاوت دما و زمان ترنسفر متریالها، راهنمای چاپ روی پارچه را مطالعه کنید.

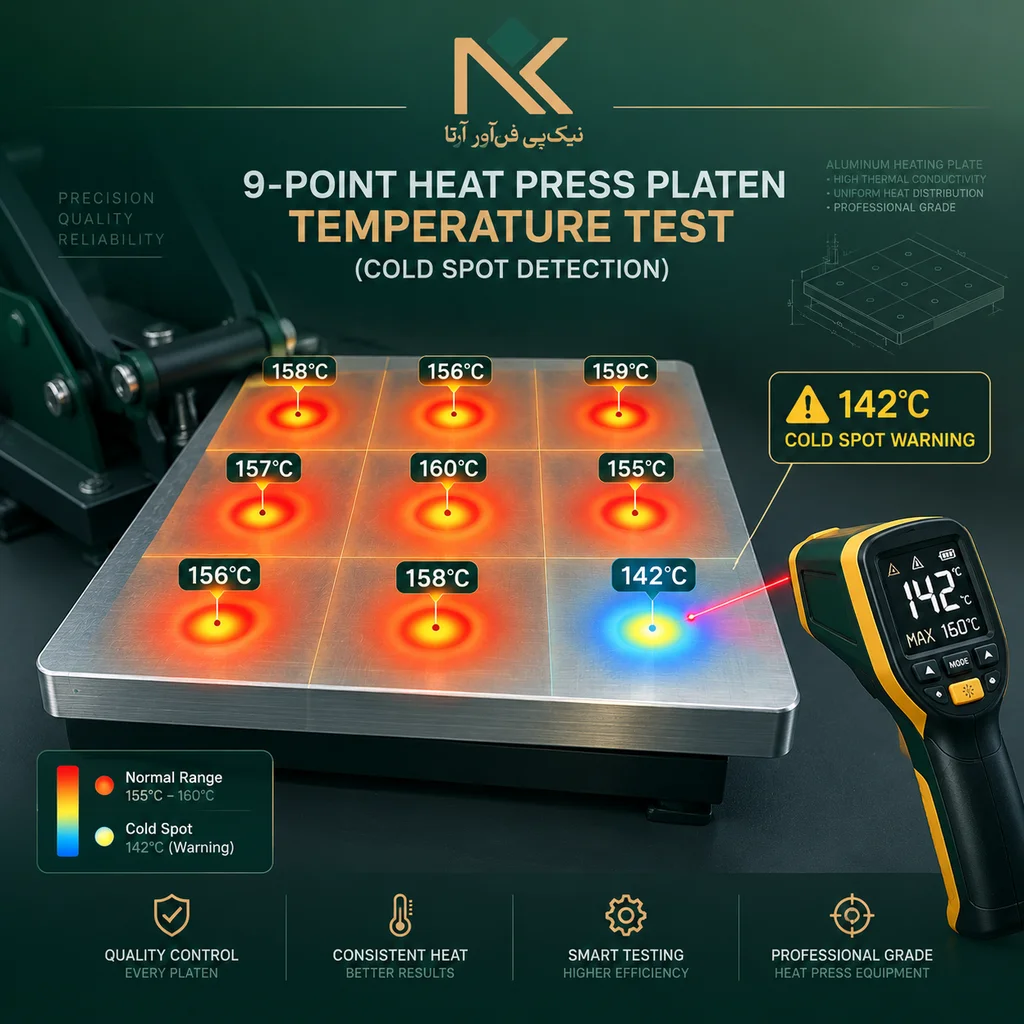

چطور نقاط سرد (Cold Spots) صفحه پرس را تست کنیم؟
«نقاط سرد» بخشهایی از صفحه پرس هستند که گرمای کمتری نسبت به بقیه قسمتها دارند. برای پیدا کردن این مشکل، از روش ۹ نقطهای کارگاهی استفاده کنید:
- دستگاه را روشن کنید و دما را روی ۱۶۰ درجه سانتیگراد بگذارید.
- بعد از اینکه چراغ ترموستات قطع شد، ۵ دقیقه صبر کنید تا حرارت در آلومینیوم کاملاً پخش شود.

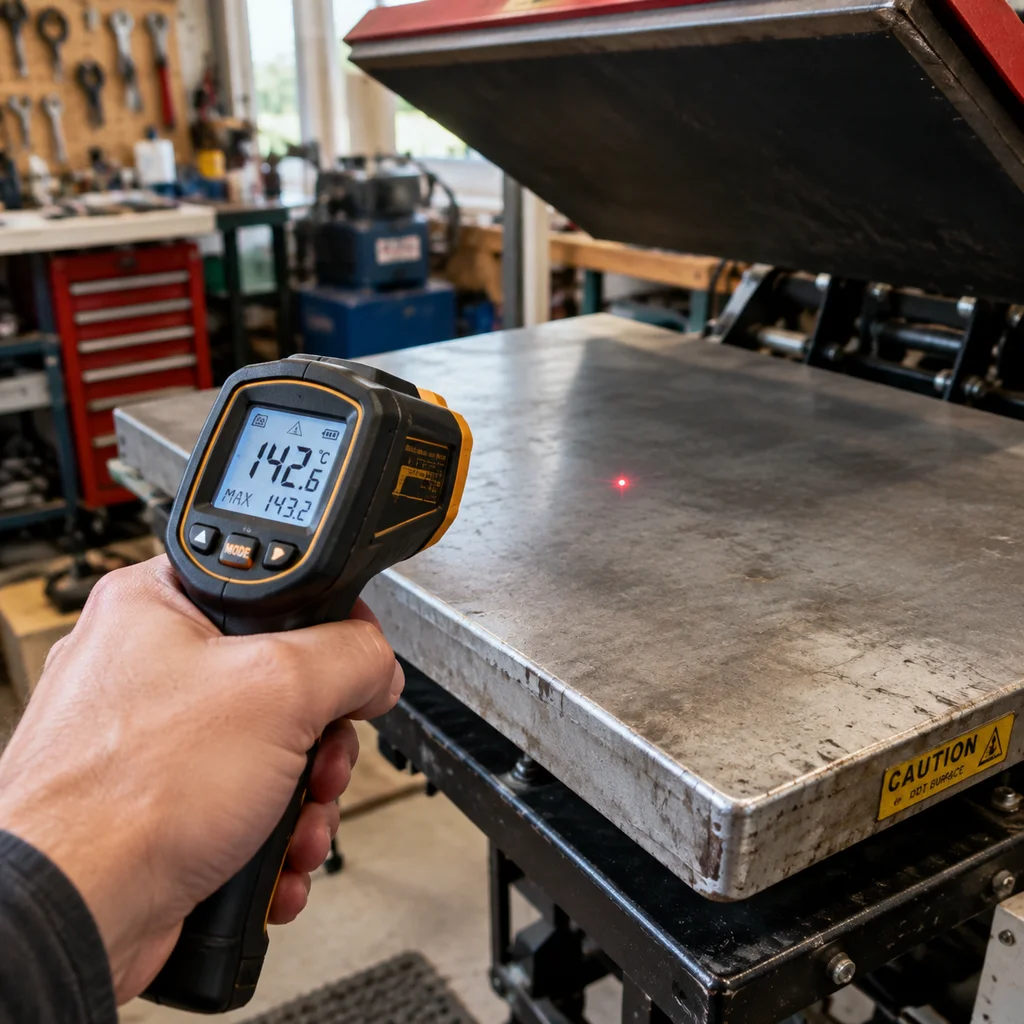

- با یک دماسنج لیزری (اینفرارد) یا پراب تماسی سطحی، ۴ گوشه صفحه، ۴ نقطه وسط اضلاع و دقیقاً مرکز صفحه را اندازه بگیرید.
- معیار سلامت: اگر اختلاف دمای گوشهها با مرکز بیشتر از ۵ الی ۷ درجه سانتیگراد باشد، سیستم المنت یا تماس آن با صفحه دچار مشکل است و نباید روی چاپهای حساس از آن استفاده کرد.
این تست را در حالت پرس بسته و با یک برگه کاغذ گلاسه انجام دهید تا شرایط واقعی ترنسفر شبیهسازی شود؛ عددی که روی نمایشگر میبینید همیشه دمای واقعی سطح نیست.
جدول عیبیابی سریع مشکلات حرارتی و المنت
نشانه خرابیعلت فنی در مدار و المنتراهکار اجرایی در کارگاهدستگاه اصلاً گرم نمیشودسوختن کامل المنت، قطع شدن فیوز حرارتی یا خرابی رله SSRتست مقاومت المنت با مولتیمتر و بررسی خروجی رلهدما روی نمایشگر بالا میرود ولی صفحه ولرم استشکستن یا درآمدن پراب سنسور (ترموکوپل) از داخل پلیتسنسور را از نظر چسبندگی و اتصال به بدنه آلومینیوم چک کنیدزمان رسیدن به دمای کار خیلی طولانی شدهافت ولتاژ کارگاه یا قطع شدن یکی از شاخههای المنت موازیتست آمپر مصرفی دستگاه با کلمپمتر زیر بارلبههای طرح ترنسفر خوب نمیچسبدوجود نقاط سرد در حاشیههای صفحه آلومینیومیتست ۹ نقطهای حرارت و اطمینان از سلامت کلافهای کناری
برای محاسبه مقاومت استاندارد المنت از رابطه $R = \frac{V^2}{P}$ استفاده کنید؛ مثلاً برای یک پرس ۲۰۰۰ واتی با برق ۲۲۰ ولت، مقاومت المنت سالم باید حدود ۲۴ اهم باشد. عدد بینهایت (OL) یعنی المنت قطع است و عدد خیلی کمتر از حد محاسبهشده یعنی اتصالی داخل کلاف. اگر مشکل دستگاه فراتر از سیستم حرارتی است، راهنمای گامبهگام خرابی دستگاه پرس حرارتی به شما کمک میکند.
دستگاه پرس حرارتی کامپکت اتوماتیک تیپ 1 (60 در 80)
اتوماتیک صفحه لمسی سایز 60 در 80 کلگی به صورت دستی جابه جا می شود یک سال گارانتی قطعات 5 سال گارانتی المنت خدمات پس از فروش مادام العمر
مشاهده محصولچه زمانی تعویض المنت منطقی است و چه زمانی باید دستگاه را ارتقا داد؟
خیلی از مشتریان با صفحه پرس سوخته به ما مراجعه میکنند و میپرسند: «المنت را عوض کنیم یا دستگاه جدید بگیریم؟» پاسخ بستگی به ۳ فاکتور دارد:
- کیفیت شاسی و جکها: اگر شاسی دستگاه محکم است، لقی ندارد و جکهای پنوماتیک یا هیدرولیک فشار کاملاً یکدستی وارد میکنند، بازسازی صفحه و تعویض المنت کاملاً اقتصادی است.
- نوع صفحه: اگر صفحه از نوع ریختهگری بیکیفیت بازار باشد که تاب برداشته، هیچ المنتی روی آن جواب نمیدهد؛ چون آلومینیوم تابدار، فشار یکدست ایجاد نخواهد کرد.
- تیراژ کاری: برای کارگاههای با تیراژ بالا، دستگاههایی که سیستم ریکاوری حرارتی سریع و کنترلر PID دقیق دارند از ضایعات پارچه و ترنسفر جلوگیری میکنند؛ افت دمای صفحه بعد از گذاشتن پارچه سرد، دقیقاً همانجایی است که دستگاههای ارزانقیمت شکست میخورند.
۴ نکته ساده برای افزایش عمر المنت و صفحه پرس

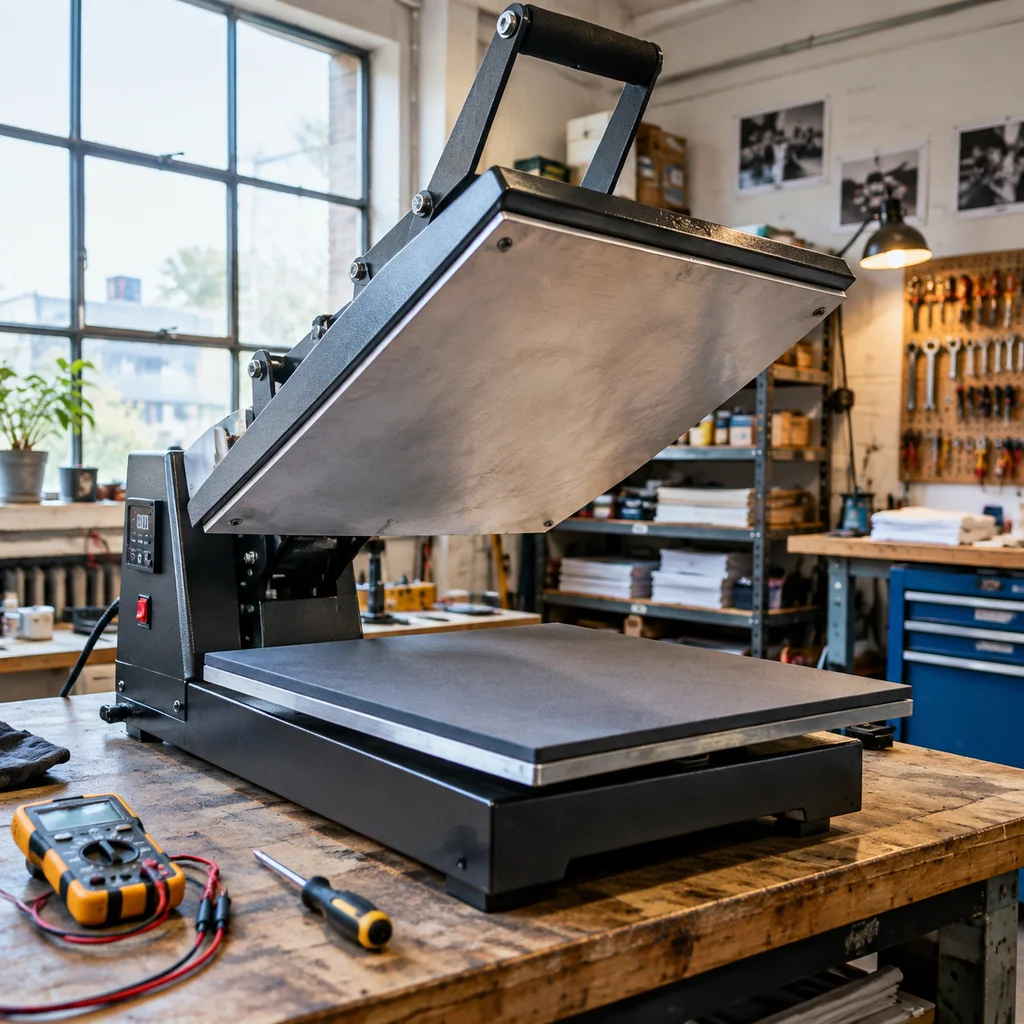

- دستگاه را در حالت باز خاموش کنید: هرگز پرس داغ را در حالت بسته رها نکنید؛ این کار باعث پختن لاستیک سیلیکون پایین و شوک حرارتی به صفحه بالا میشود. در پایان شیفت، پرس را باز بگذارید تا المنت در هوای آزاد خنک شود؛ نه پلهپله دما را پایین بیاورید.
- از شل نبودن اتصالات نسوز مطمئن شوید: سیمهای نسوز و سرسیمهای سرامیکی هر ۶ ماه یکبار باید آچارکشی شوند؛ اتصالی و جرقه کوچک میتواند المنت را بسوزاند.
- مراقب نوسانات برق باشید: اگر در شهرکهای صنعتی یا مناطق با افت ولتاژ کار میکنید، حتماً از استابلایزر مناسب با توان حرارتی پرس استفاده کنید.
- صفحه تفلون را تمیز نگه دارید: انباشته شدن چسب و پرز پارچه روی صفحه، مثل عایق عمل میکند و باعث بالا رفتن بیمورد آمپراژ المنت برای جبران حرارت میشود.
پرسشهای متداول
از کجا بفهمیم المنت سوخته یا رله SSR خراب است؟
دستگاه را از برق بکشید و دو سر سیم المنت را با اهممتر تست کنید. اگر عدد مقاومت مشخصی (مثلاً بین ۲۰ تا ۳۰ اهم بسته به توان دستگاه) نشان داد، المنت سالم است و احتمالاً رله SSR یا ترموستات فرمان وصل نمیدهند. اگر اهممتر عدد بینهایت (OL) نشان داد، المنت قطع کرده و سوخته است.
آیا ضخامت صفحه آلومینیومی در عملکرد المنت تأثیر دارد؟
بله، بسیار زیاد. صفحات نازک (زیر ۱۵ میلیمتر) خیلی سریع در اثر حرارت مداوم تاب برمیدارند و گرما را در خود ذخیره نمیکنند. ضخامت استاندارد آلومینیوم باعث میشود وقتی پارچه سرد زیر دستگاه میرود، دمای صفحه افت شدیدی پیدا نکند.
چرا دمای صفحه با عددی که روی نمایشگر دستگاه است یکی نیست؟
به دو دلیل: یا سنسور دما از محل قرارگیری خود شل شده و دمای واقعی پلیت را نمیخواند، یا دستگاه نیاز به کالیبراسیون دارد که از طریق منوی تنظیمات ترموستات قابل تنظیم است.
علت سوختن مکرر سرسیمهای المنت چیست؟
استفاده از سرسیمهای معمولی برنجی یا آهنی به جای سرسیم نسوز استیل، و همچنین سفت نبودن پیچ ترمینال که باعث ایجاد آرک و حرارت مضاعف در محل اتصال میشود.
برای کار با تیراژ بالا، پرس چند وات مناسب است؟
برای ابعاد پرکاربرد مانند ۴۰×۶۰ سانتیمتر، توان بین ۲۰۰۰ تا ۲۵۰۰ وات و برای ابعاد ۵۰×۷۰ حداقل ۳۰۰۰ وات توان حرارتی نیاز است تا در سرعت بالای کار، افت دما رخ ندهد.
دستگاه پرس حراتی پنوماتیک تیپ 1 (40 در 60)
یک سال گارانتی قطعات 5 سال گارانتی المنت خدمات پس از فروش مادام العمر دو صفحه میز ثابت بهصورت جدا از هم پلیت حرارتی از جنس آلومینیوم آلیاژی قابل استفاده برای منسوجات با طول بلند کنترل دمای دقیق صفحه نمایش رنگی با قابلیت کنترل کلیدی صفحه حرارتی با روکش تفلون صنعتی با بالاترین کیفیت قابلیت افزودن چهار عدد نشانگر لیزری برای هر میز قابلیت افزودن موتور جهت حرکت اتوماتیک صفحه حرارتی سیستم کنترل دمای هوشمند دارای ابعاد 60 × 40 سانتیمتر نوع پنوماتیک
مشاهده محصولمشاوره فنی و انتخاب تجهیزات حرارتی
کیفیت خروجی یک چاپخانه مستقیماً به سلامت سیستم حرارتی و توزیع متوازن فشار وابسته است. اگر در کارگاه خود با مشکلاتی مثل افت مداوم دما، چاپهای ناقص یا خرابی صفحات پرس روبهرو شدید، نیاز نیست آزمونوخطا کنید.
تیم فنی نیک پی فن آور آرتا با سالها تجربه مستقیم در طراحی، ساخت و عیبیابی انواع دستگاههای پرس حرارتی چاپ، آماده است تا شما را در انتخاب قطعات باکیفیت یا جایگزینی دستگاههای استاندارد راهنمایی کند. جهت بررسی وضعیت دستگاه یا دریافت مشاوره برای خرید و ارتقا، به صفحه اصلی نیک پی مراجعه کنید یا با کارشناسان فنی تماس بگیرید.
