قطعات دستگاه پرس حرارتی؛ راهنمای جامع شناخت، انتخاب و عیب یابی تخصصی

دستگاه پرس حرارتی قلب تپنده کارگاه های چاپ سابلیمیشن، نگین زنی، ترانسفر، لیبل حرارتی و صنایع کامپوزیت است. عملکرد این دستگاه متکی بر یک مثلث طلایی است: دما، فشار و زمان دقیق. اگر هر کدام از اجزای این مثلث به دلیل خرابی یک قطعه کوچک دچار افت شود، نتیجه آن هدررفت متریال گران قیمت، چاپ های دورنگ و سایه دار یا توقف خط تولید خواهد بود.

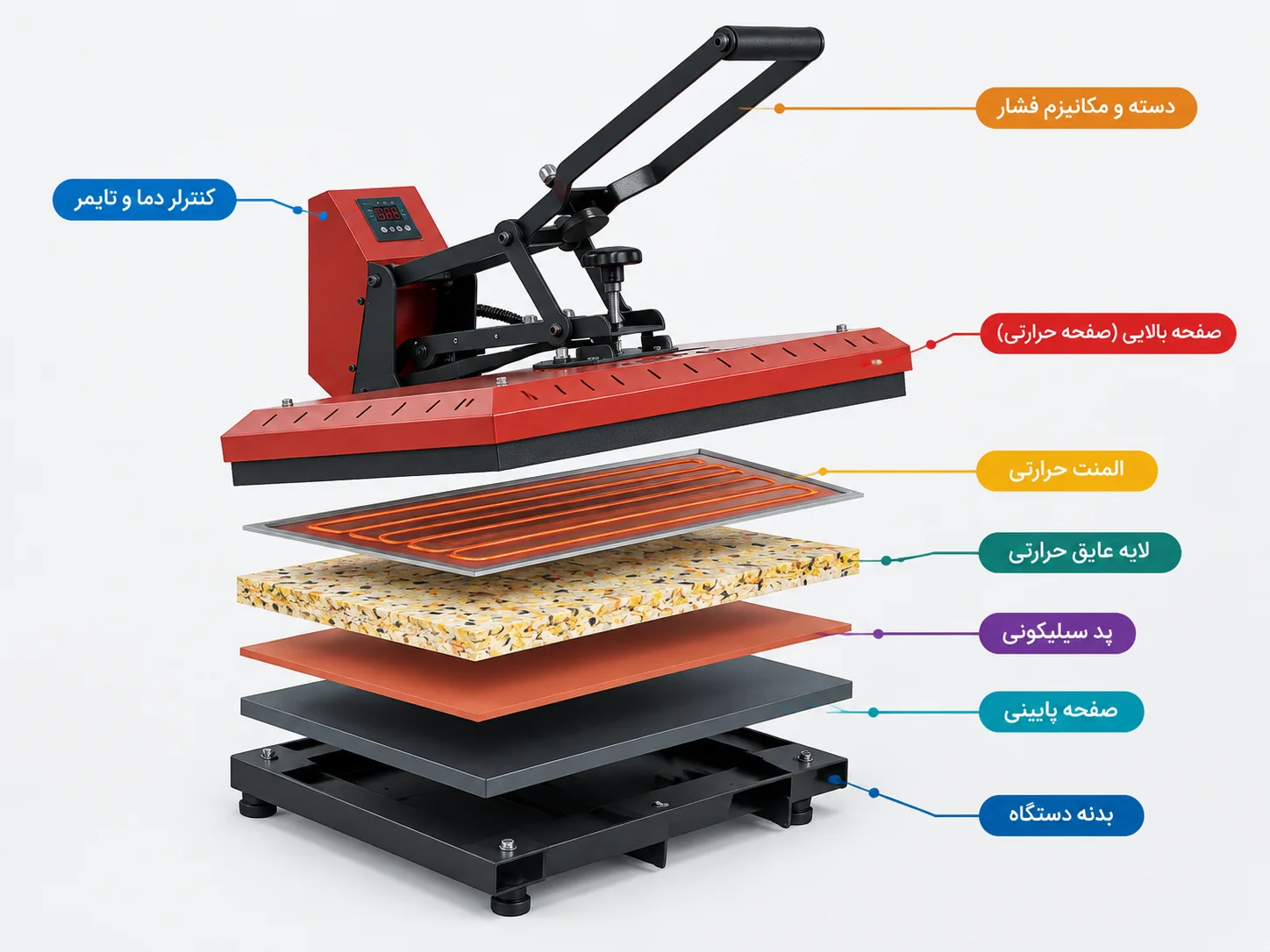

در این راهنمای جامع و کاربردی، قطعات دستگاه پرس حرارتی (دستی (نیمه اتومات مگنتی)، پنوماتیک و هیدرولیک) را با دیدگاه فنی کارگاهی کالبدشکافی می کنیم، نشانه های دقیق خرابی هر قطعه را بررسی کرده و ترفندهای انتخاب قطعه جایگزین باکیفیت را مرور خواهیم کرد.

دستگاه پرس حرارتی هیدرولیک تیپ 2 (60 در 80)

یک سال گارانتی قطعات 5 سال گارانتی المنت خدمات پس از فروش مادام العمر دو صفحه میز ثابت به‌صورت جدا از هم پلیت حرارتی از جنس آلومینیوم آلیاژی قابل استفاده برای منسوجات با طول بلند کنترل دمای دقیق صفحه نمایش رنگی با قابلیت کنترل لمسی صفحه حرارتی با روکش تفلون صنعتی با بالاترین کیفیت قابلیت افزودن چهار عدد نشانگر لیزری برای هر میز قابلیت افزودن موتور جهت حرکت اتوماتیک صفحه حرارتی سیستم کنترل دمای هوشمند دارای ابعاد 80 × 60 سانتی‌متر نوع هیدرولیک

مشاهده محصول

۱. قطعات سیستم حرارتی (موتورخانه دمای دستگاه)

یکنواختی دما در تمام سطح صفحه هیتر، شرط اول چاپ بی نقص است. اگر گوشه های کار شما کمرنگ چاپ می شود یا بخشی از چسب ترانسفر باز می ماند، مشکل در سیستم حرارتی است.

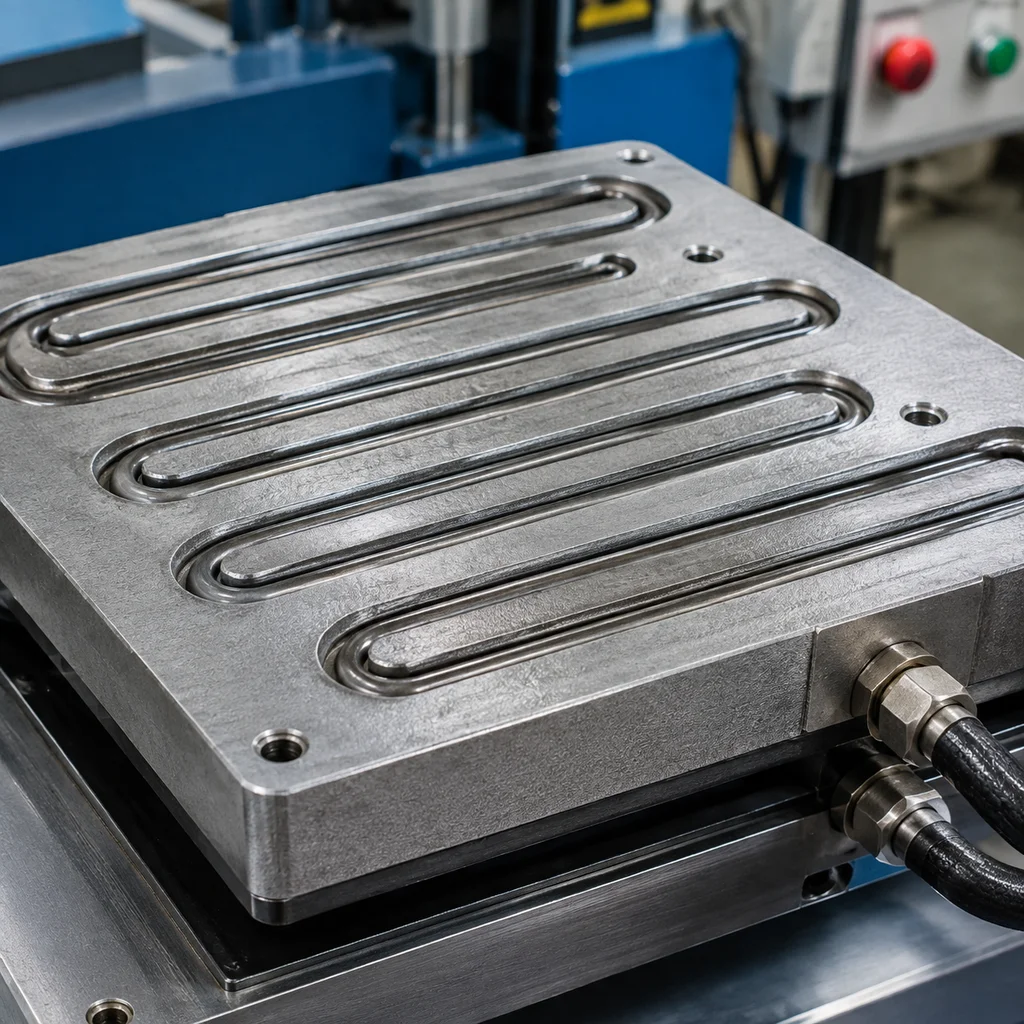

المنت پرس حرارتی؛ قلب تپنده گرما

المنت وظیفه تبدیل انرژی الکتریکی به گرمای پایدار را بر عهده دارد. در ساختار پرس های حرارتی، دو نوع سیستم المنتی اصلی وجود دارد:

1. المنت های لوله ای/میله ای قابل تعویض (شیاردار): این المنت ها روی صفحه آلومینیومی پیچ یا سوار می شوند و در صورت سوختن، می توان فقط المنت را تعویض کرد.
2. المنت ریخته گری یکپارچه آلومینیومی (Cast-in): در دستگاه های صنعتی استاندارد، المنت درون شمش آلومینیوم ریخته گری می شود تا انتقال حرارت ۱۰۰٪ یکدست باشد و نسوزد. در صورت سوختن این مدل، باید کل صفحه بالا تعویض شود.

نشانه های خرابی المنت:

• بالا نرفتن دمای صفحه علیرغم دستور کنترلر.
• ایجاد نقاط سرد (Cold Spots) روی صفحه که با دماسنج لیزری قابل شناسایی است.
• اتصالی و پرش فیوز مینیاتوری اصلی کارگاه به محض فعال شدن هیتر.
• بالا رفتن غیرعادی زمان گرم شدن اولیه دستگاه (بیش از ۲۰ الی ۲۵ دقیقه).

نکته فنی خرید المنت: صرفاً هم اندازه بودن المنت کافی نیست؛ حتماً توان (وات W) و ولتاژ کاری (۲۲۰ یا ۳۸۰ ولت) باید دقیقاً با توان برد، SSR و سیم کشی دستگاه همخوانی داشته باشد. استفاده از المنت با وات بالاتر بدون تقویت سیم کشی، خطر آتش سوزی در پی دارد.

صفحه حرارتی و روکش تفلون نسوز

صفحه حرارتی معمولاً از جنس آلومینیوم آلیاژی ماشین کاری شده با ضخامت بالا ساخته می شود تا در برابر فشار و انبساط/انقباض تاب برنمی دارد.

• روکش تفلون نسوز (PTFE Coating): سطح زیرین صفحه هیتر باید دارای پوشش تفلون صنعتی ضدخش باشد تا از چسبیدن رنگ سابلیمیشن، چسب نگین یا پارچه های پلاستیکی جلوگیری کند. در صورت خط افتادگی شدید یا پوسته شدن تفلون، می توان از ورق های پارچه تفلون نسوز جداگانه استفاده کرد.

۲. قطعات مصرفی زیره پرس (عامل ناشناخته خرابی چاپ)

یکی از رایج ترین خطاهای کاربران، نسبت دادن خطای چاپ به المنت است؛ در حالی که در بسیاری از مواقع، قطعات مصرفی میز پایین فرسوده شده اند:

لاستیک سیلیکونی نسوز و اسفنج نسوز

لاستیک سیلیکونی قرمز یا نارنجی نصب شده روی صفحه پایین، وظیفه الاستیسیته و پخش یکنواخت فشار را بر عهده دارد:

• سیلیکون دانسیته بالا: در برابر حرارت تا ۳۰۰ درجه سانتی گراد مقاوم است.
• نشانه های فرسودگی: گود افتادن جای تی شرت یا دکمه روی لاستیک، خشک و شکننده شدن سیلیکون و پودر شدن بافت آن.
• نتیجه خرابی: فشار در مرکز صفحه با گوشه ها یکی نبوده و رنگ به صورت ابروبادی منتقل می شود.

۳. سیستم کنترل الکترونیکی و ابزار دقیق

دستگاه های امروزی نیازمند تثبیت دما با خطای کمتر از ۲ درجه سانتی گراد هستند. این دقت توسط مجموعه ای از سنسورها و قطعات سوئیچینگ انجام می شود:

ترموکوپل و سنسور دما (تیپ K و PT100)

سنسور دما درون مغزی صفحه آلومینیومی قرار می گیرد:

• ترموکوپل تیپ K (رایج ترین مدل): دارای پاسخ دهی سریع به تغییرات دما است.
• سنسور PT100 (مدل های حساس صنعتی): دقت مقاوتی بالایی در بازخوانی دما دارد.
• علائم خرابی: نوسان شدید عدد روی نمایشگر (مثلاً پرش ناگهانی از ۱۶۰ به ۲۲۰)، یا نمایش خطای سنسور (معمولاً کدهایی مثل Err، S.Err یا E-1).

کنترلر دیجیتال دما و تایمر

میکروکنترلرهای هوشمند وظیفه دریافت سیگنال سنسور و صدور فرمان به رله های قدرت را بر عهده دارند. کنترلرهای استاندارد صنعتی از الگوریتم PID استفاده می کنند تا دما از حد مجاز فراتر نرود (Overshoot نشود).

۴. مدار برق، کلیدزنی و سوئیچینگ

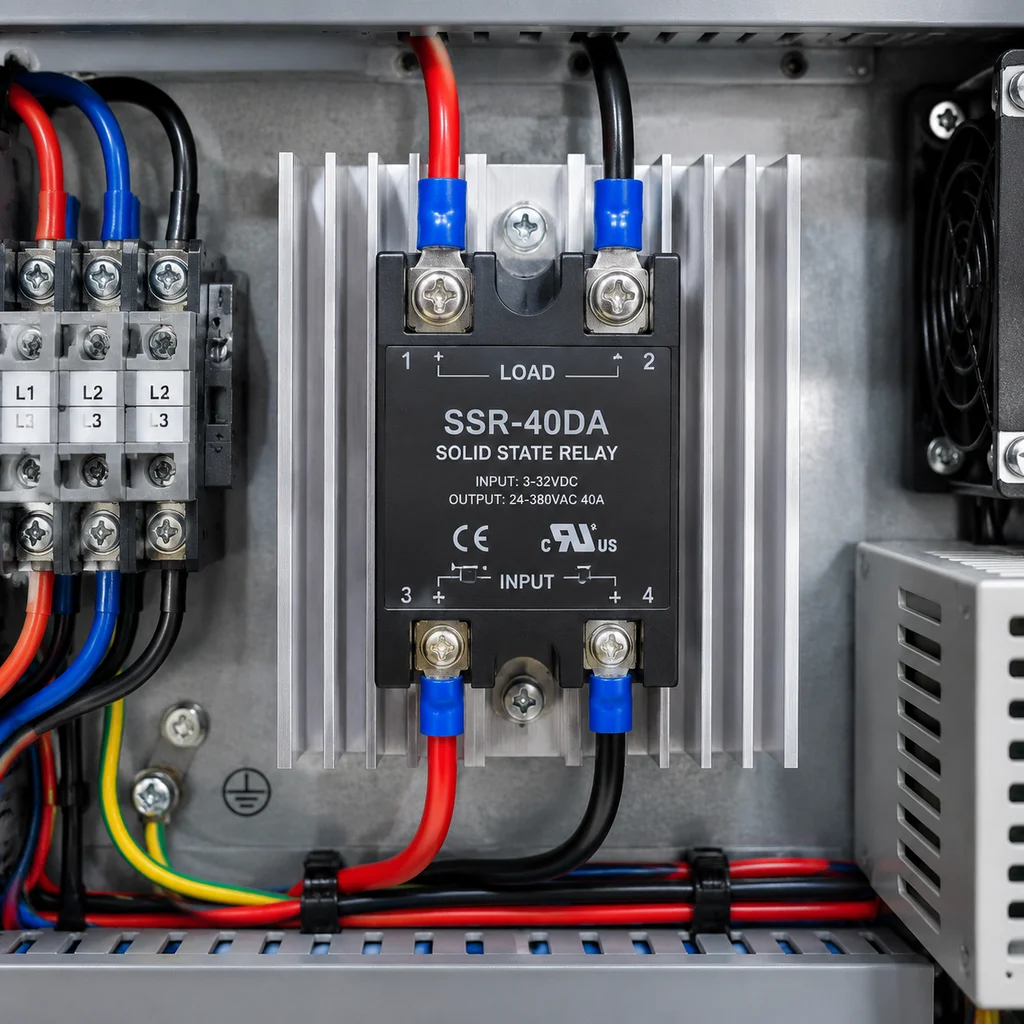

رله حالت جامد (SSR – Solid State Relay)؛ قطعه حیاتی مدار

در پرس های حرارتی به دلیل قطع و وصل مکرر (هر چند ثانیه یک بار) جهت پایدار نگه داشتن دما، رله های مکانیکی یا کنتاکتورها سریعاً جرقه زده و می سوزند. از این رو از رله الکترونیکی SSR استفاده می شود:

• نشانه خرابی SSR: اگر SSR بسوزد، یا به صورت «مدار باز» می سوزد (دستگاه اصلاً گرم نمی شود) یا به صورت «اتصال کوتاه» قفل می کند؛ در حالت قفل، المنت مداوم برق دار می ماند تا زمانی که دستگاه داغ شده، دود کند یا سیم ها ذوب شوند!
• نکته سرویس: در پشت SSR حتماً باید از خمیر سیلیکون حرارتی و هیت سینک آلومینیومی خنک کننده استفاده شود.

میکروسوئیچ استارت تایمر

یک قطعه ارزان اما فوق العاده حساس! میکروسوئیچ با پایین آمدن دسته یا پایین آمدن جک تحریک شده و فرمان شمارش معکوس تایمر را صادر می کند. شکستن زبانه مکانیکی این کلید، علت اصلی «استارت نخوردن تایمر بعد از بستن پرس» است.

دستگاه پرس حرارتی نیمه اتوماتیک صفحه متحرک

ابعاد کاری ۴۰ در ۶۰ سانتی‌متر توان حرارتی ۲۰۰۰ وات با دو تایمر مجزا سیستم پیشرفته کنترل دمای هوشمند عرضه در نوع میز کشویی بازشدن اتوماتیک صفحه پس از پایان زمان یک سال گارانتی قطعات 5 سال گارانتی المنت خدمات پس از فروش مادام العمر

مشاهده محصول

۵. قطعات مکانیکی و ساختار اعمال فشار

در پرس دستی  (پرس حرارتی نیمه اتومات)، مکانیک دستگاه متحمل تنش و گشتاور بسیار بالایی است:

• مکانیزم بازویی و مفاصل (قفل زانویی): ایجاد نیروی فشاری بالا با کمترین فشار دست اپراتور. فرسودگی بوش ها یا لقی پین ها باعث کج نشستن صفحه بالا روی صفحه پایین می شود.
• مگنت الکتریکی (در دستگاه های نیمه اتومات): آهنربای الکتریکی که تا پایان زمان تایمر دسته را قفل نگه داشته و پس از اتمام زمان، با قطع فرمان برق، فک بالا با کمک جک گازی باز می شود.
• جک گازی / فنرهای بازگرداننده: در صورت فرسودگی، دسته دستگاه پس از رهاسازی بالا نمی ایستد یا با شتاب بالا پریده و باعث خطرات ایمنی می شود.

۶. قطعات پنوماتیک (در پرس های بادی کارگاهی)

پرس های پنوماتیک فشار مورد نیاز خود را از هوای فشرده کمپرسور می گیرند. قطعات این مدار عبارتند از:

• جک پنوماتیک (سیلندر چهارگوش یا گرد): خرابی پکینگ ها و کاسه نمدهای داخل جک باعث نشت باد از گلوگاه و کاهش توان کوبش دستگاه می شود.
• شیر برقی (Solenoid Valve): وظیفه هدایت باد به زیر یا بالای پیستون جهت بالا و پایین رفتن هیتر (معمولاً ۵/۲ یا ۵/۳ با ولتاژ ۲۴ ولت یا ۲۲۰ ولت).
• واحد مراقبت (فیلتر رطوبت گیر، رگلاتور و روغن زن): این قطعه حیاتی از ورود قطرات آب کمپرسور به داخل شیر برقی و جک جلوگیری می کند. تخلیه نشدن تله آبگیر واحد مراقبت، عامل شماره یک زنگ زدگی جک های پرس پنوماتیک است.

۷. قطعات هیدرولیک (پرس های سنگین صنعتی)

برای فشارهای تناژ بالا (مانند ۵ الی ۲۰ تن)، از سیستم هیدرولیک استفاده می شود:

• پاورپک (موتور پمپ و مخزن هیدرولیک): افت فشار، صدای زوزه پمپ و داغ شدن شدید روغن نشانه های فرسودگی پره های پمپ یا کثیفی فیلتر مکش هستند.
• شیرهای کنترل فشار (فشارشکن): برای تنظیم دقیق نیروی کوبش به نحوی که متریال چاپ دچار پارگی یا له شدگی بافت نشود.

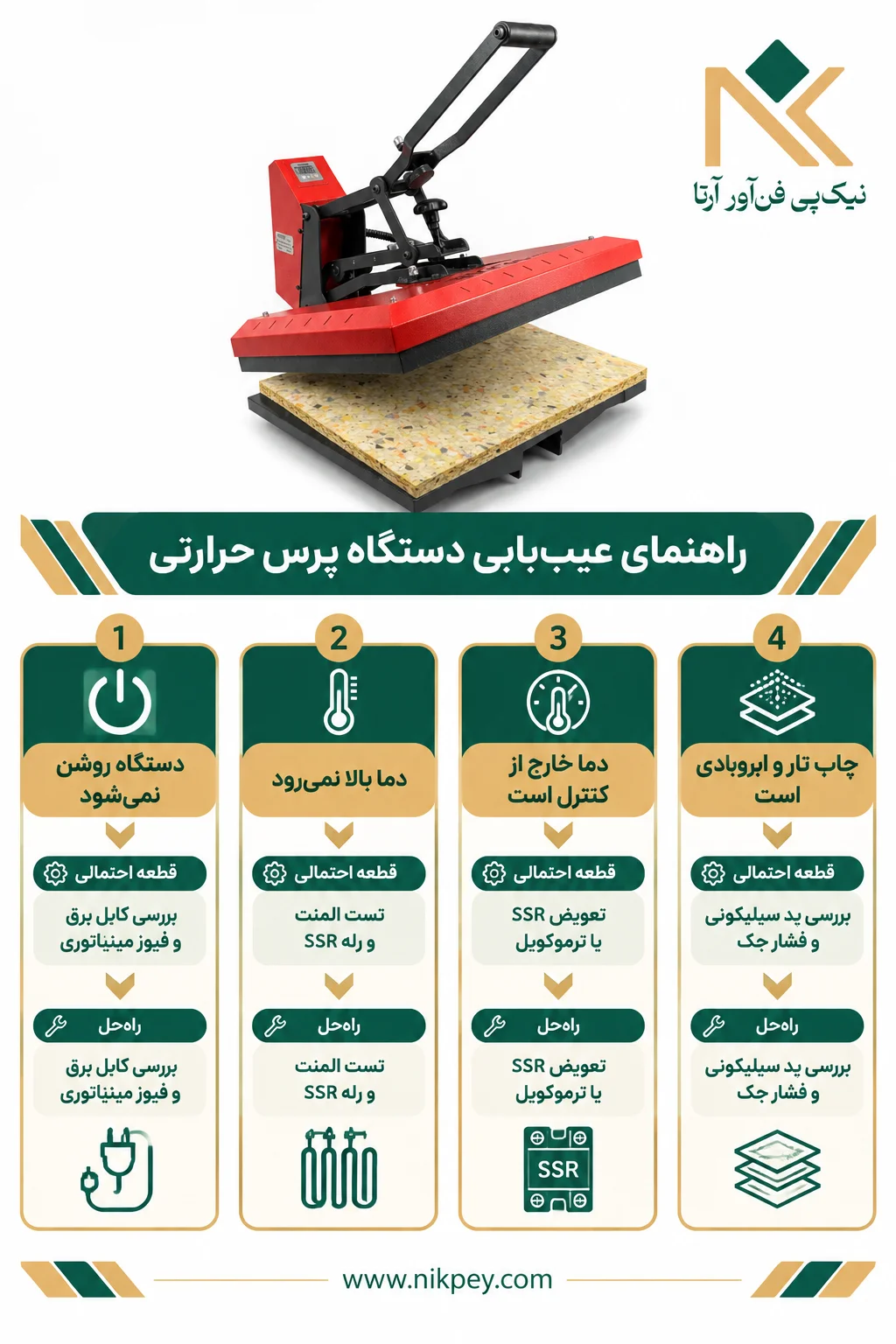

جدول راهنمای عیب یابی سریع و رفع خرابی پرس حرارتی

چک لیست طلایی پیش از سفارش و خرید قطعه یدکی

برای اینکه قطعه اشتباهی خریداری نکنید و خط تولید بیش از این متوقف نماند، پیش از ثبت سفارش ۵ قلم اطلاعات زیر را یادداشت کنید:

1. تصویر کامل پلاک مشخصات دستگاه (شامل ولتاژ، توان کلی و سال ساخت).
2. ابعاد دقیق فیزیکی (طول، عرض، قطر، گام دنده ها یا سایز رزوه های جک و شیلنگ).
3. تصویر شفاف و ماکرو از خود قطعه بازشده همراه با برچسب مشخصات فنی آن.
4. نوع سیستم عملکردی دستگاه (دستی ساده، نیمه اتومات مگنتی، بادی پنوماتیک یا روغنی هیدرولیک).
5. شرح دقیق رفتار غیرعادی دستگاه پیش از خرابی قطعه (آیا صدایی داد؟ دودی بلند شد؟ یا کم کم کارایی افت کرد؟).

تأمین تخصصی قطعات یدکی با پشتیبانی فنی شرکت نیک پی فن آور آرتا

تشخیص اصالت و سازگاری فنی قطعات دستگاه پرس حرارتی، کاری فراتر از مقایسه چشمی است. نصب یک قطعه نامناسب می تواند در عرض چند دقیقه بردهای الکترونیکی حساس یا صفحات ریخته گری را به کلی نابود کند.

مجموعه نیک پی فن آور آرتا به عنوان تولیدکننده تخصصی انواع دستگاه های پرس حرارتی، تمامی قطعات اصلی و استاندارد (از باکیفیت ترین المنت ها، رله های SSR صنعتی، ترموکوپل های مقاوم، لاستیک و اسفنج های سیلیکونی وارداتی تا سیلندرها و شیرآلات پنوماتیک) را همراه با مشاوره رایگان مهندسی در اختیار صنعتگران قرار می دهد.

دستگاه شما از کار افتاده است؟

کافیست تصویر قطعه معیوب و مدل دستگاه خود را برای کارشناسان فنی نیک پی ارسال نمایید تا در کوتاه ترین زمان، قطعه سازگار شناسایی و ارسال شود.

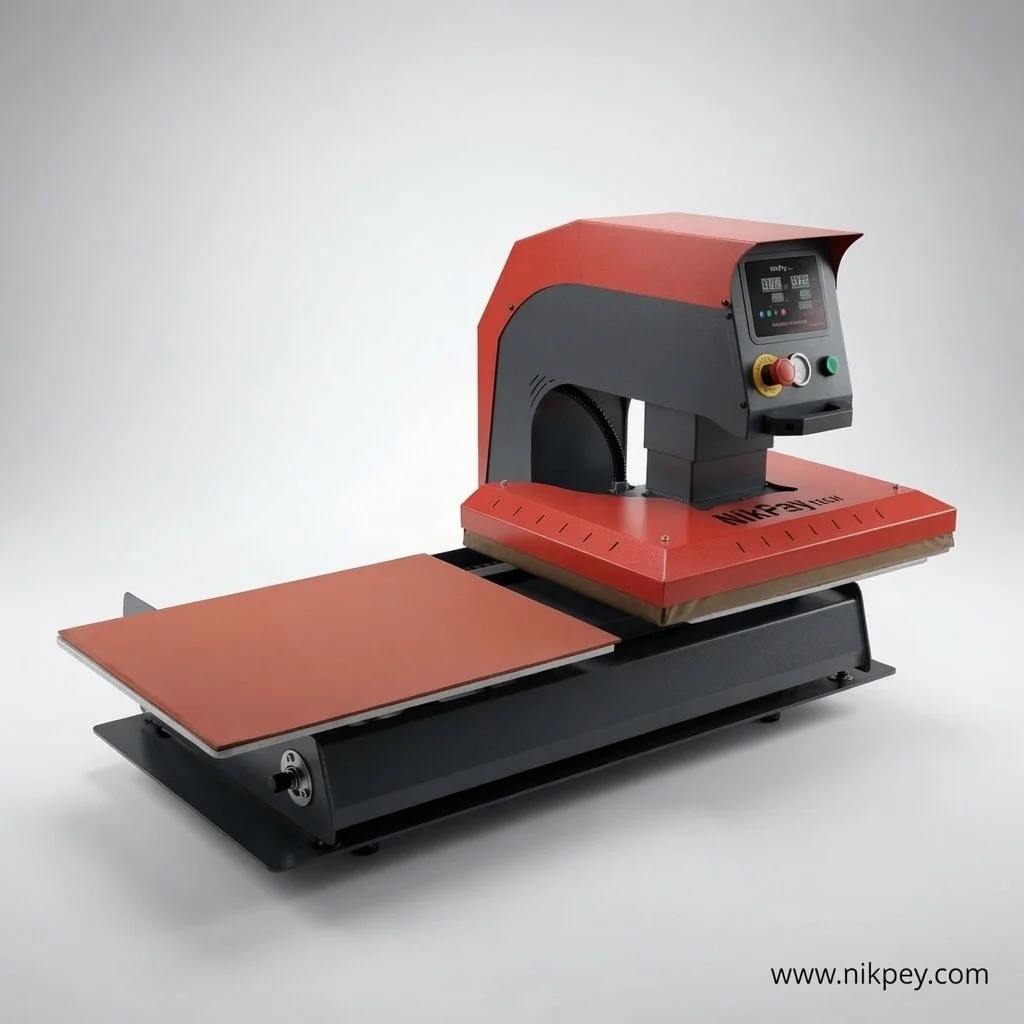

دستگاه پرس حراتی پنوماتیک تیپ 2 (40 در 60)
